Sauberer Übergang der Antennenleitung
Bereits während der Bauphase 2019 wurde Koaxialkabel Ecoflex 10 für die vertikale VHF/UHF-Antenne Diamond X200N, welche auf dem Hausdach montiert wurde, vom Büro bis auf den Dachboden verlegt.

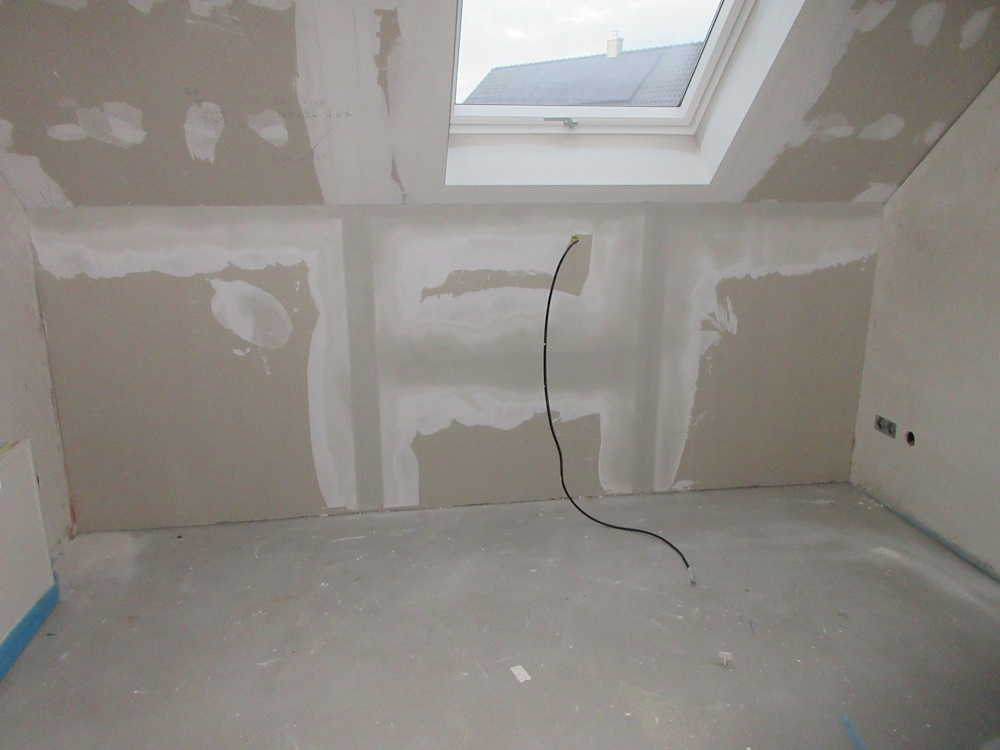

Bevor der Trockenbauer kam, hatte ich im Büro an der Leitung ein Schildchen befestigt: „Hier aus der Wand führen“. Leider hatte ich die Leitung an der Stelle aber nicht festgebunden, sondern nur hingehängt. Irgendwer hatte die Leitung zwischenzeitlich umgehängt und als ich das nächste Mal zur Baustelle kam, kam die Leitung mitten unter dem Fenster aus der Wand. Pech gehabt.
Nun hat man ja mit so einer Baustelle eine Menge Arbeit und kann sich nicht um jedes Detail direkt kümmern, also musste ich im Nachhinein eine Lösung finden.
Im Laufe des Jahres 2022 habe ich auf gleicher Höhe wie der ursprüngliche Auslass, aber weiter rechts in der Ecke vorsichtig ein Loch für eine Hohlwanddose gebohrt und konnte die Leitung dort unversehrt finden und bis dahin zurückziehen.
Ein Stück Leitung wurde noch als Schlaufe zur Reserve in die Hohlwand geschoben und dann eine Hohlwanddose eingebaut.

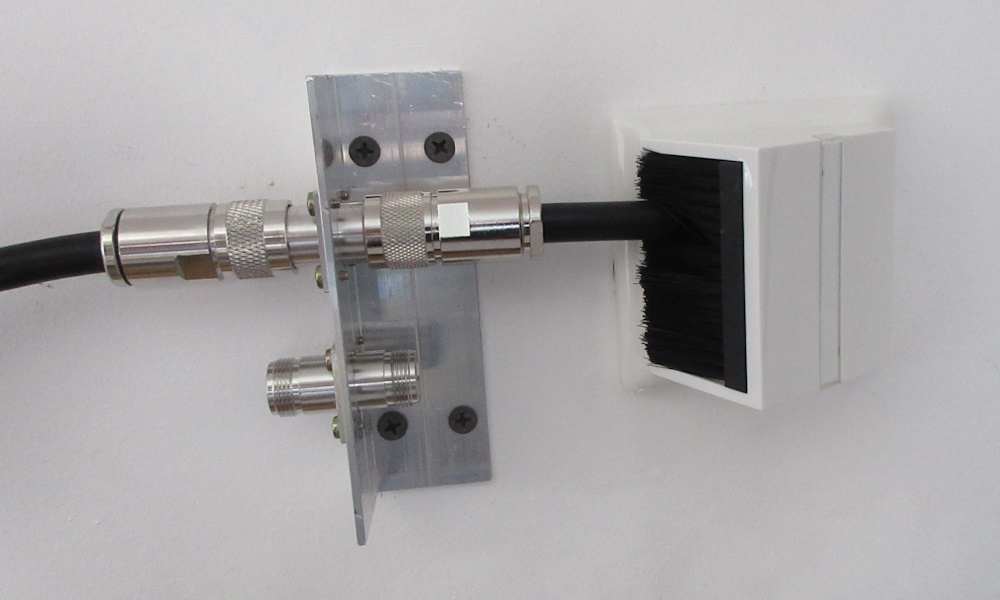

Es wurde ein Aluminiumwinkel auf eine passende Länge zurecht gesägt und mit Bohrungen und Gewinden für zwei N-Adapter, Buchse auf Buchse mit Flansch vorbereitet.
Dieser wurde mit vier Schrauben an die Trockenbauwand gedübelt.

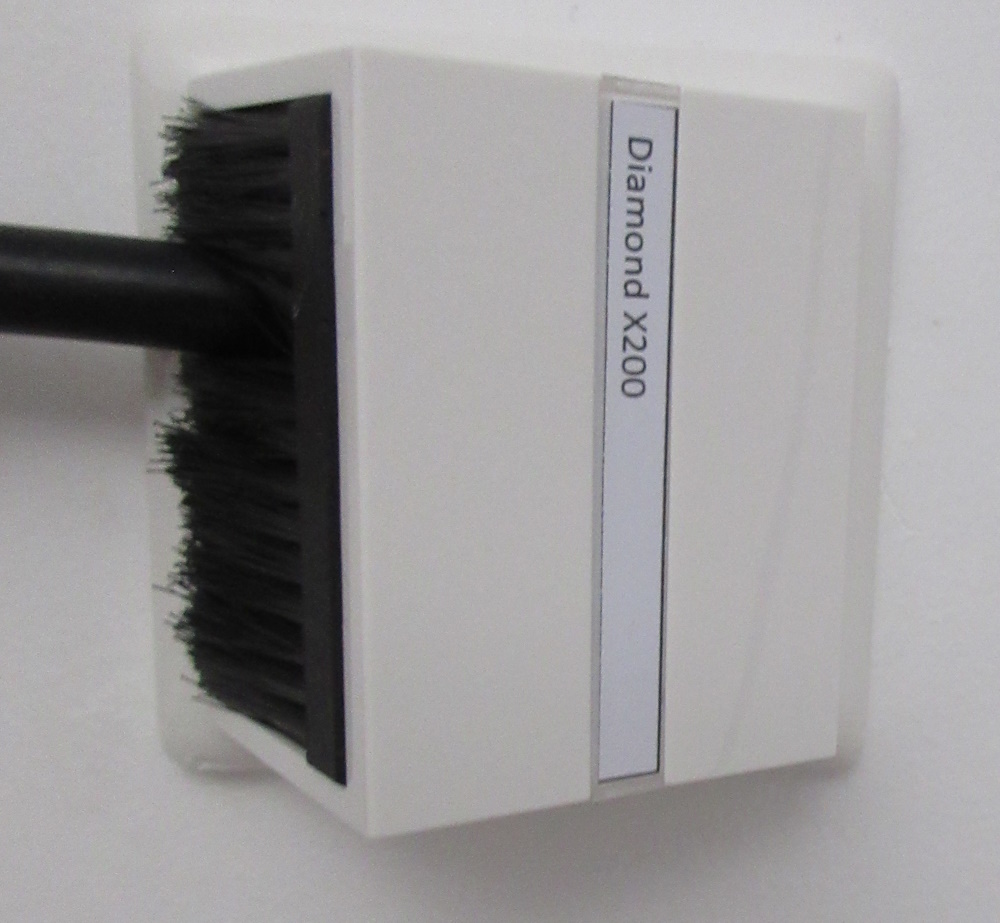

Auf der Hohlwanddose wurde eine Gira-Abdeckhaube mit Schrägauslass und Bürstenabdeckung,
passend zum Schaltersystem, montiert.

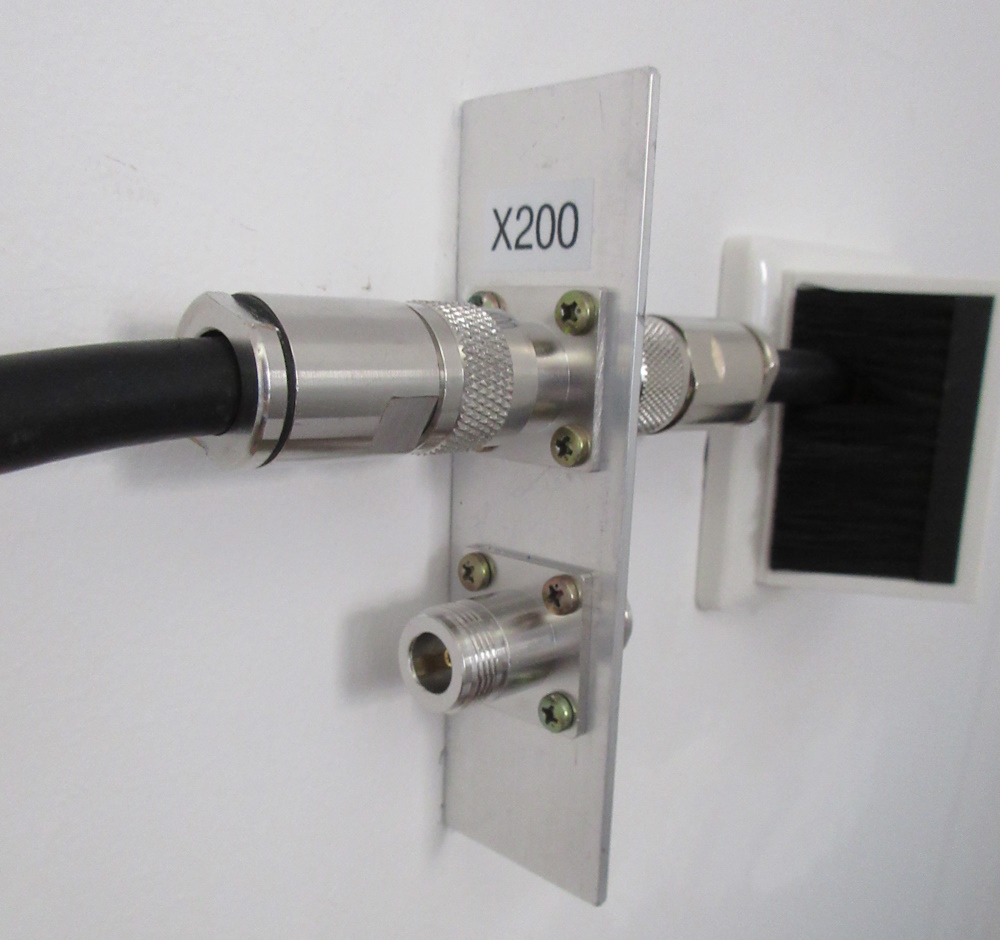

An einem N-Adapter-Flansch ist nun auf der hinteren Seite die Leitung vom Dachboden kommend mittels N-Stecker aufgeschraubt und an der vorderen Seite kann die Leitung vom Funkgerät aufgeschraubt werden. Bei Gewitter lässt sie sich dort auch bequem wieder trennen.
Der zweite N-Adapter-Flansch ist als Reserve vorgesehen, falls ggf. mal eine Leitung für HF dazu kommt.
Schön wäre, wenn der Winkel an dieser Stelle noch geerdet wäre, aber hierzu besteht an der Stelle keine Möglichkeit.
Auf dem Dachboden ist vor der Antenne eine ähnliche Trennstelle, die mit ausreichendem Querschnitt geerdet ist.
