Halterung für Schraubzwingen

Von der Idee…

Bislang standen und lagen die Schraubzwingen in der Werkstatt irgendwo herum.
Damit diese jederzeit griffbereit sind, habe ich mir überlegt, diese alle an einem Ort zusammenzuführen und eine Halterung zu bauen, die alle Schraubzwingen aufnehmen kann.

… zur Umsetzung

Das Resultat ist in den folgenden beiden Bildern zu sehen.
Der Aufbau erfolgte aus 12mm Multiplex.
Die Außenmaße des Kastens sind ca. 800mm breit, 274 mm hoch und 220 mm tief.
Die Bretter habe ich mir im Baumarkt auf der Plattensäge zusägen lassen.
Die Trennwände in der Mitte dienen der Stabilisierung.
Die 16 Schlitze wurden gleichmäßig verteilt und sind jeweils 10mm breit.
Am Ende der Schlitze habe ich jeweils ein 10 mm Loch gebohrt und mit der Kapp-Gehrungssäge zwei Schnitte darauf zugesägt. Das letzte Stück zwischen den Schnitten und den Löchern musste ich jeweils mit der Japansäge sägen, da ich sonst mit der Kapp-Gehrungssäge über das Loch hinausgesägt hätte.

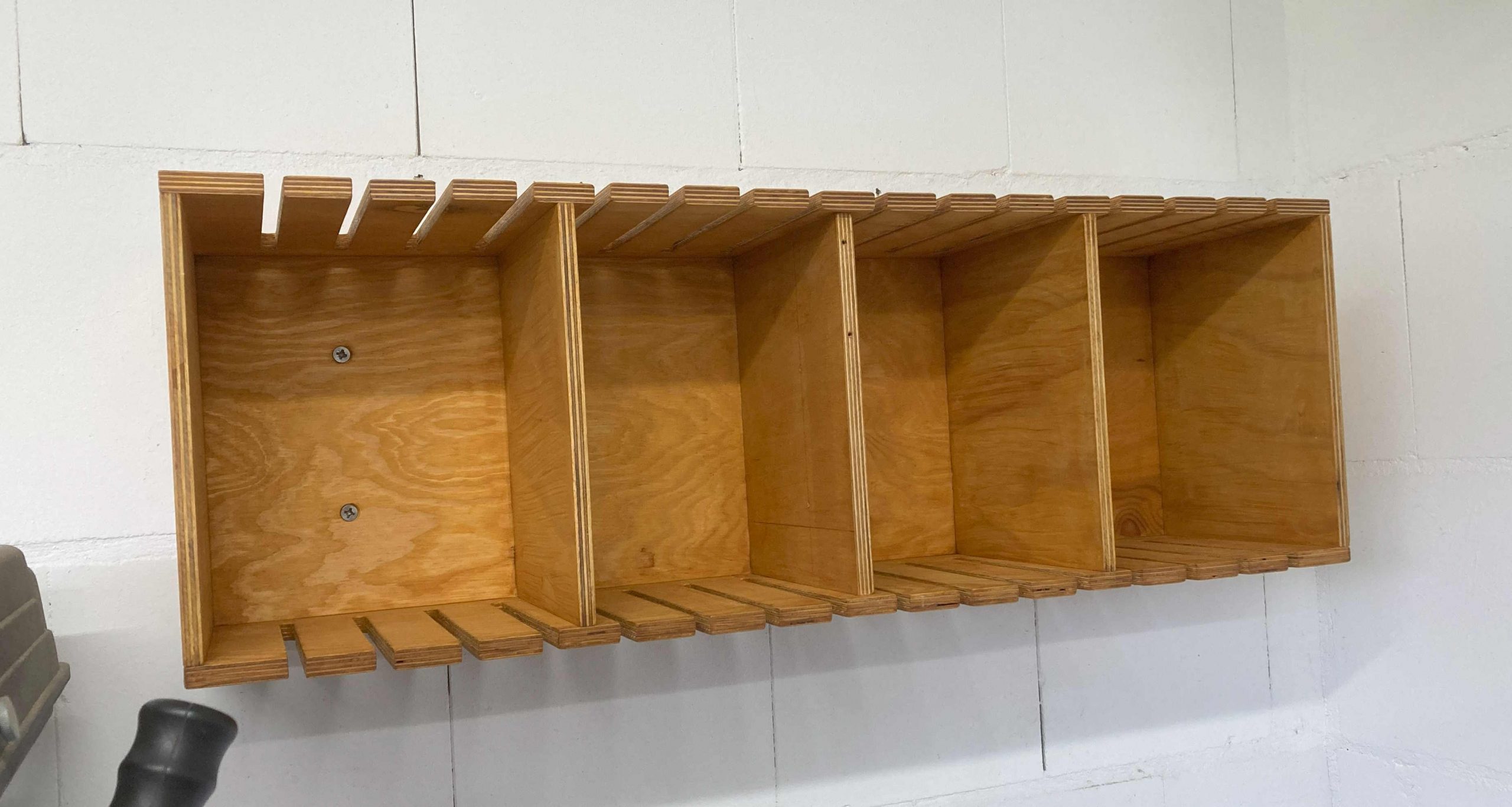

Abbildung 01: Halterung für Schraubzwingen ohne Zwingen
Abbildung 02: Halterung für Schraubzwingen mit Zwingen
