Augen auf beim Sternenkauf

Um der dunklen Jahreszeit etwas entgegenzusetzen,
habe ich bereits Mitte November begonnen winterliche und weihnachtliche Deko aufzustellen.
(Ist es eigentlich dieses Jahr noch dunkler als sonst? Ist Corona Schuld? Oder liegt das daran, dass im Neubaugebiet noch nicht alle Laternen stehen?)

Für den Garten habe ich im Hellweg-Baumarkt die „Ambientis Gartenstecker ‚Stern‘“ mit 250 und 150 LEDs gefunden (siehe [1] und [2]).
Dabei handelt es sich einen in sternenform geschweißten Rahmen aus Vierkantrohr, der mit einer Lichterkette umwickelt ist. Unten waren Erdspieße an den Stern anzuschrauben, mit denen der Stern aufgestellt werden kann.

Der Musterstern im Baumarkt war wüst am Blinken.
Auf die Frage „Muss das so oder kann der auch einfach leuchten?“, erhielt ich von der Verkäuferin die Antwort „Das kann man einstellen“. Ich hatte schon so eine doofe Vorahnung, aber die Dinger konnte ich nicht stehen lassen. Also von jedem einen mitgenommen…

Abbildung 01: Probebetrieb

Beim Auspacken zu Hause wurde ich schon neugierig.
Wenn man den Stern mit dem mitgelieferten Netzgerät (Sanshan LED Driver Model: S036G300W5D) verbindet, fängt der Stern schon mal an „schön“ zu blinken.
Am Netzteil ist ein Taster, mit dem eines von 8 Programmen ausgewählt werden kann.
Bei einigen Programmen werden die LEDs auch ab- und aufgedimmt. Das achte Programm ist „Leuchten“.

Abbildung 02: Netzgerät, technische Daten
Abbildung 03: Netzgerät, Programme

Augenscheinlich befindet sich jede zweite LED in einem Strang, da sie sich gleich verhalten.
Es gibt also zwei Stränge. Die 5m lange Zuleitung ist nur zweiadrig.
Wie hat der chinesische Kollege das gemacht?

Das Oszillogramm im folgenden Video zeigt des Rätsels Lösung:
Die beiden LED-Stränge müssen antiparallel verschaltet sein, denn das Netzteil macht PWM mit beiden Polaritäten.
Die 100V/DIV auf dem Oszilloskop sind übrigens falsch. Es handelt sich um 10V/DIV. Da war wohl der falsche Tastkopf am Oszilloskop eingestellt, bzw. der Tastkopf falsch eingestellt.

Der Inhalt ist nicht verfügbar.
Bitte erlaube Cookies, indem du auf Übernehmen im Banner klickst.

So nun stellen wir mal „8. Leuchten“ bzw. „8. steady on“ ein, ziehen das Netzteil aus der Steckdose und stecken es wieder ein und Du ahnst es nicht: Es fängt mit „1. Combinations“ wieder an. Wer konstruiert denn sowas? Wenn ich da eine Zeitschaltuhr vorschalte, ist ab dem zweiten Abend Disko. Geht gar nicht.

Aber „dem Ingenieur ist nichts zu schwör“: Der Zeitschalter muss auf die Sekundärseite des Netzgerätes! Nun ist eine solche Lösung nicht gerade handelsüblich.
Also wurde am Wochenende quasi nebenbei aus lagerhaltigem Material ein sekundärseitiger Zeitschalter zusammengeklöppelt.

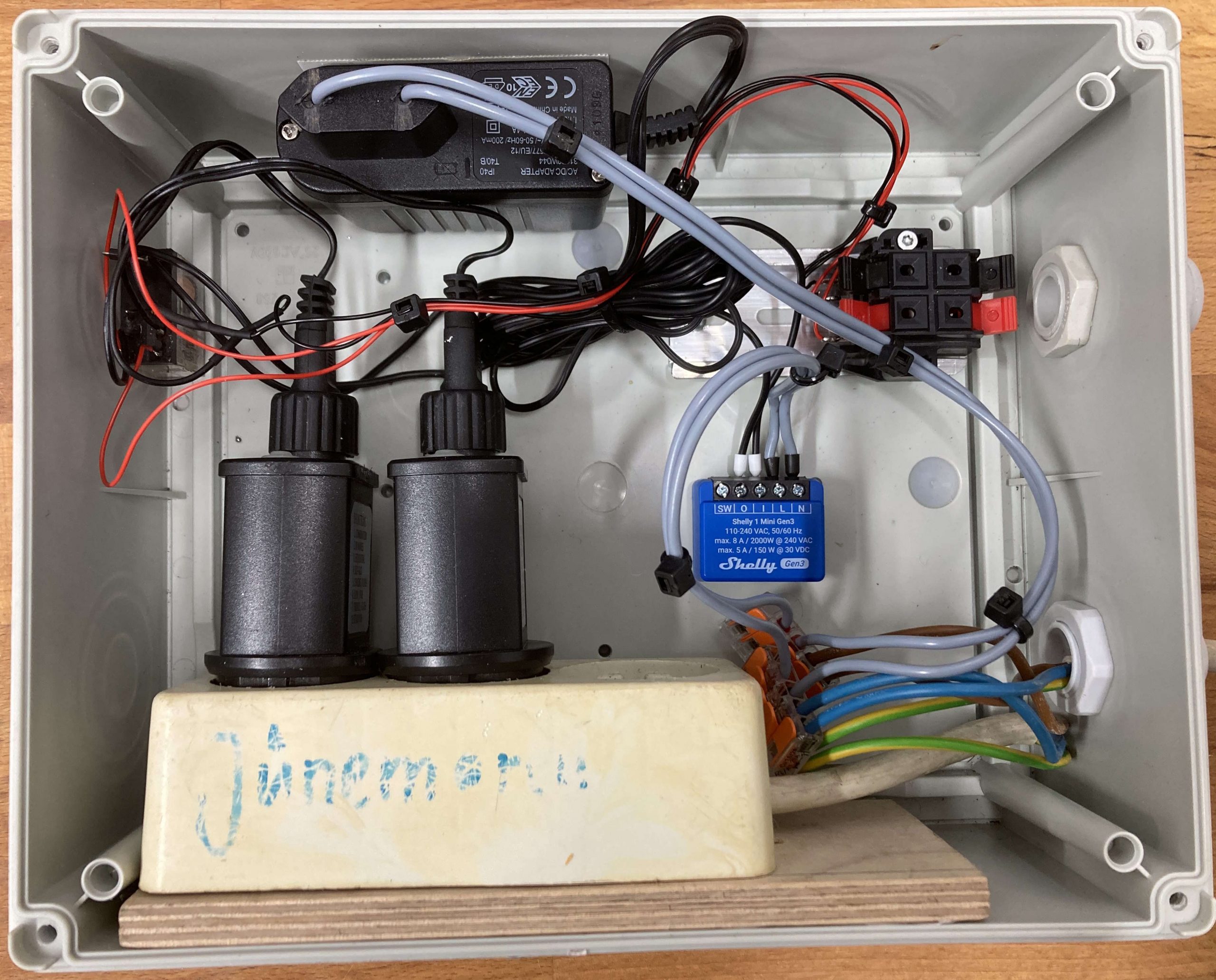

Abbildung 04: Der sekundärseitige Zeitschalter

Das Ergebnis sieht wie folgt aus.
In einer wasserdichten Box stecken in einer Dreifachsteckdose die beiden Netzteile sowie eine mechanische Zeitschaltuhr.
Das Holzbrettchen, auf das die Dreifachsteckdose geschraubt ist, wurde mit Montagekleber an der Gehäusewand festgeklebt.
Die Zeitschaltuhr schaltet mit 230V ein Finder-Relais. Leider hat dies nur ein Kontaktpaar.
Ein altes Netzteil mit 12V Gleichspannung stellt eine Hilfsspannung zur Verfügung, die mit dem Finder-Relais geschaltet wird und selbst wiederum ein 12V-Relais mit zwei Kontaktpaaren schaltet. An der Spule des 12V-Relais befindet sich selbstverständlich eine Freilaufdiode.

Die Zuleitungen der Sterne werden einpolig über jeweils ein Kontaktpaar des 12V-Relais geschaltet.
Damit man die Sterne komfortabel anschließen kann, wurden Lautsprecherklemmen verbaut.
Das Ganze ist so simpel, dass an dieser Stelle auf einen Schaltplan verzichtet wird.

Abbildung 05: Modifizierung des Netzgerätes für die Hilfsspannung

Eigentlich waren nur das Gehäuse selbst, das Finder-Relais und der zugehörige Sockel von Wert.
Der Rest stammt aus der „Bastelkiste“.

Abbildung 06: Verschlossene Box

Die Box wird bestromt, an den Netzteilen Programm „8. steady on“ gewählt und die Zeitschaltuhr gestellt. Der Stern geht nun jeden Abend kontinuierlich leuchtend auf meinem Lärmschutzwall auf.
Absolutes Over-Engineering, aber was soll’s 🙂

Abbildung 07: Sterne auf dem Lärmschutzwall
Abbildung 08: Sterne auf dem Lärmschutzwall
Abbildung 09: Sterne auf dem Lärmschutzwall

Bleibt nur zu hoffen, dass nicht der Strom ausfällt, hi:

Der Inhalt ist nicht verfügbar.
Bitte erlaube Cookies, indem du auf Übernehmen im Banner klickst.
